CNC-oheiskappaleiden hiomakone
  • CNC-oheiskappaleiden hiomakoneCNC-oheiskappaleiden hiomakone
  • CNC-oheiskappaleiden hiomakoneCNC-oheiskappaleiden hiomakone

CNC-oheiskappaleiden hiomakone

TXMC:n pääkonttori on Wenlingissä, Zhejiangin osavaltiossa, yhtenä johtavista kotimaisista CNC-oheisterästen hiomakoneiden valmistajista. Yli 20 vuoden työkaluosaamisellaan se hallitsee koko ketjua T&K:sta kauppaan palvelemalla 128 maata. Sen tuotevalikoimaan kuuluu tarkkuushiomakoneita poranterille, tapeille, sorvityökaluille ja oheislaitteille, ja TXMC odottaa luovansa tulevaisuuden arvoa kanssasi.
Malli: TX-SE400

Lähetä kysely

Tuotteen Kuvaus

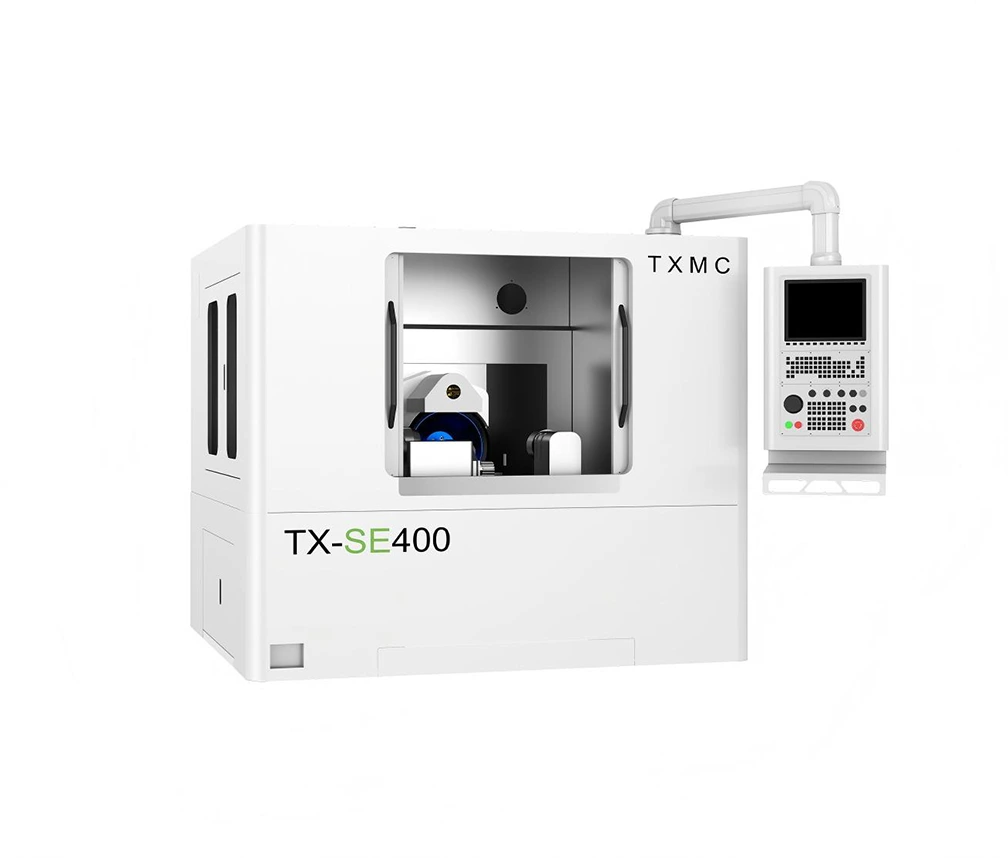

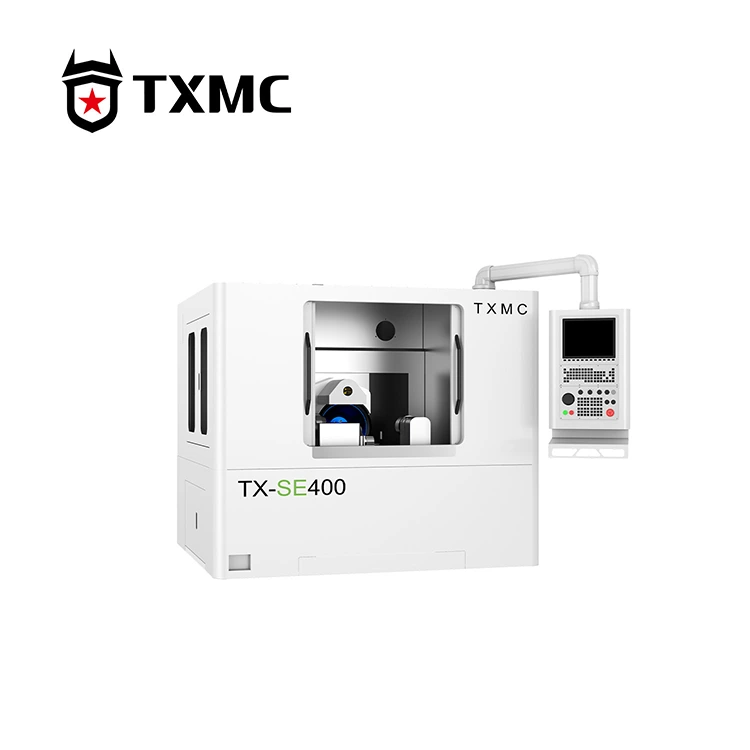

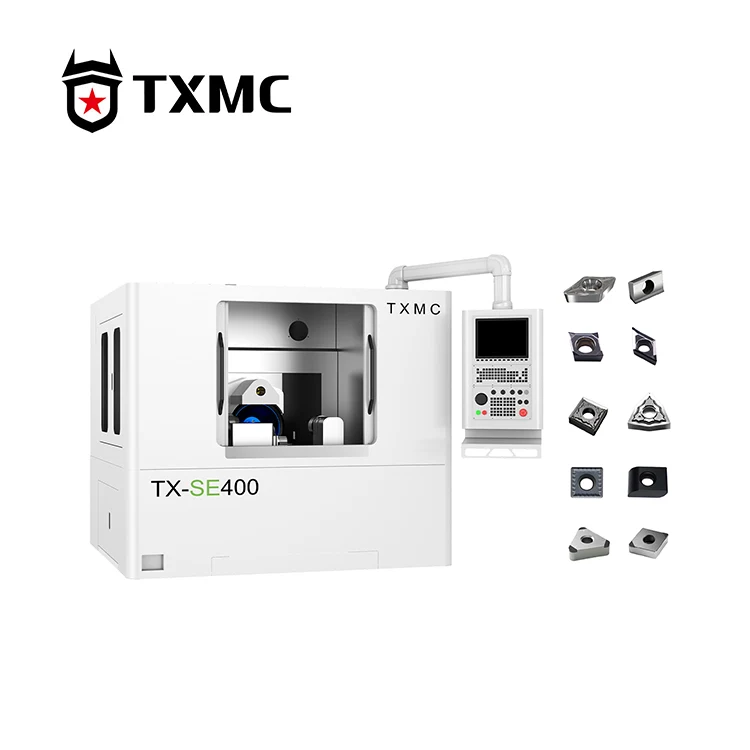

TXMC-tuotemerkin TX-SE400 CNC-oheisterähiomakone on erikoistunut kone kääntöterien reunareunojen hiontaan. Se ei ainoastaan ​​mahdollista terän yksipuolista viistettä, vaan myös kehittää innovatiivisesti ei-standardista terän hiontaominaisuuksia. Monimutkaisten käyrien ja evoluuttien hiomiseen koneistusasetukset voidaan suorittaa yhdellä napsautuksella tuomalla piirustukset.


CNC Peripheral Inserts Grinding Machine

Tuotteen parametri


Pienin sisäänkirjoitettu ympyrä

2,8 mm

B-akselin suurin pyörimisnopeus

360°/S

Sisäosan suurin rajattu ympyrä

40 mm

B-akselin paikannustarkkuus

0,005°

Hiomalaikan halkaisija

400mm

B-akselin toistuva paikannustarkkuus

0,002°

Karan maksiminopeus

2000 r/min

C-akselin kiertoalue

-90° ~ +28°

Karan moottorin teho

5,5 kW

C-akselin suurin pyörimisnopeus

150°/S

X-akselin matka

100 mm

C-akselin paikannustarkkuus

6 kaarisekuntia

X-akselin suurin liikkumisnopeus

10000mm/min

Suurin puristuspaksuus

25 mm

X-akselin paikannustarkkuus

0,002 mm

Puristuspaine

500-9000N

X-akselin toistuva paikannustarkkuus

0,001 mm

Paineilman paine

0,6 MPa

Y-akseli joumey

200 mm

Säätötila

Online-säätö

Y-akselin suurin liikkumisnopeus

10000mm/min

Kokonaissähköteho

30 KVA

Y-akselin paikannustarkkuus

0,002 mm

Koneen paino

4000 kg

Y-akselin toistuva paikannustarkkuus

0,001 mm

Mitat

230x195x195cm

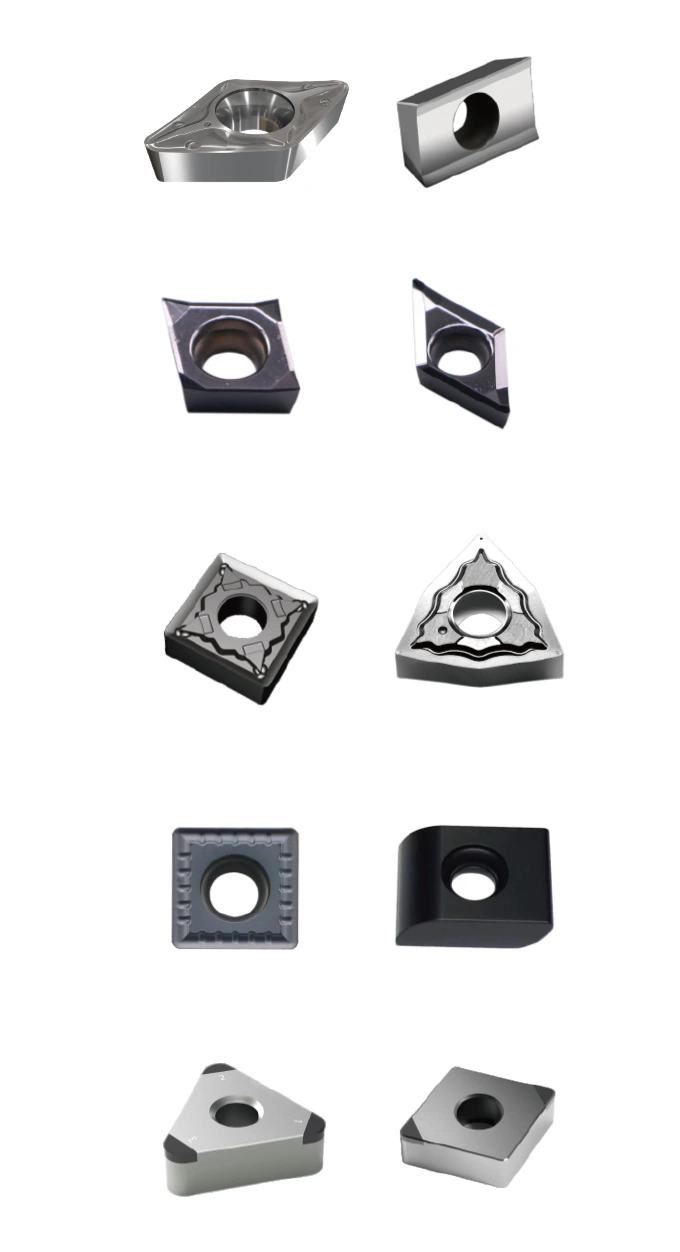

CNC Peripheral Inserts Grinding Machine

Lue lisää



CNC-oheiskappaleiden hiomakoneella on erittäin hyödyllinen kokoonpano. X- ja Y-akselit käyttävät HIWIN-tarkkuusrullaohjaimia Akribis-lineaarimoottoreilla, B-akselilla patentoidulla rakenteella varustettua DD-suoravetomoottoria ja C-akselilla kierukkapyöräpöytää, jossa on aikaristikkokulmaanturi, jotta saavutetaan 6 kaarisekunnin toistettava tarkkuus. Kokonaisrakenne tarjoaa minimaalisen melun, alhaisen vääntömomentin vaihtelun, erittäin suuren jäykkyyden ja pitkäaikaisen huoltovapaan toiminnan. 5,5 kW:n synkroninen korkeavääntöinen sähkökara käyttää jatkuvaa vääntömomentin hallintaa, mikä tarjoaa erinomaisen jäykkyyden, tärinänkestävyyden ja pitkäikäisyyden, mikä lisää leikkausvoimaa ja hiljaisempaa toimintaa. Se on varustettu KEYENCE-anturilla, jonka avulla se voi mitata kunnolla sisäkehän ulkokehän mitat ja makrokompensoida keskikohdan, mikä varmistaa ympyrän ja välyskulman mittojen yhdenmukaisuuden.
