Manuaalinen PCD-osien hiomakone

TXMC on manuaalisten PCD-terähiomakoneiden valmistaja, joka on erikoistunut työkaluhiomakoneisiin, yleistyökaluhiomakoneisiin ja tarkkuustyöstökoneisiin. Riippumattoman T&K:n avulla TXMC on kehittänyt yli kuusikymmentä erilaista työkalun uudelleenhiontalaitetta. Se palvelee yli viidessäkymmenessä maassa ja on alan johtava maailmanlaajuinen valmistaja.
Malli: TX-M6

Lähetä kysely

Tuotteen Kuvaus

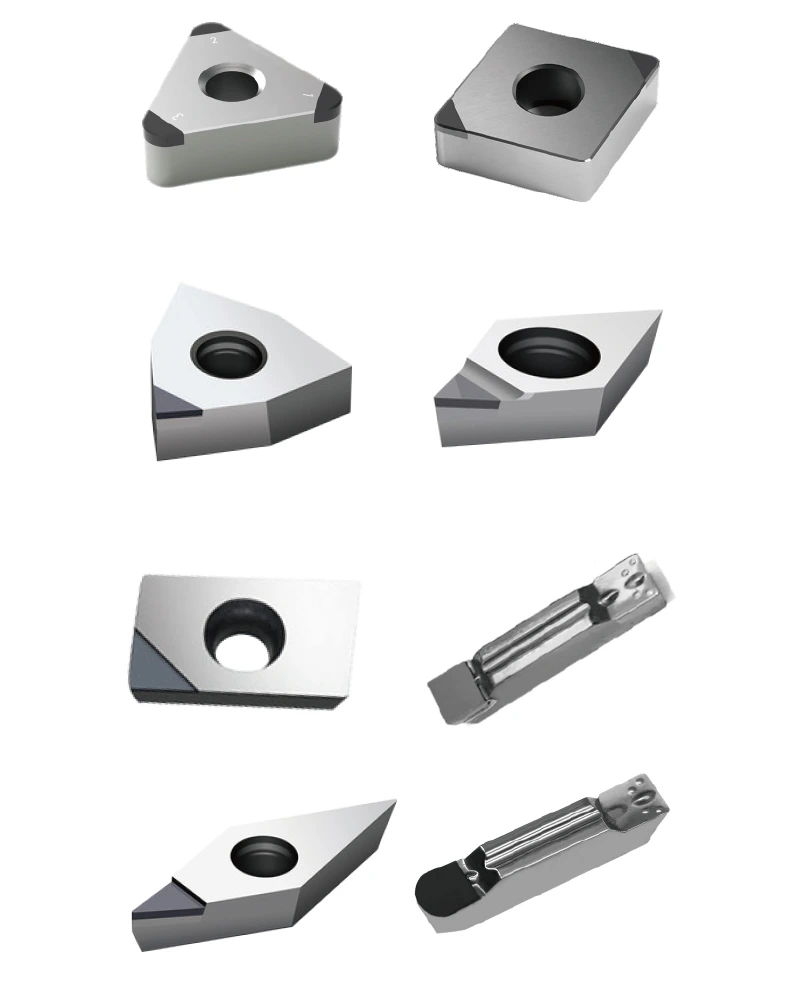

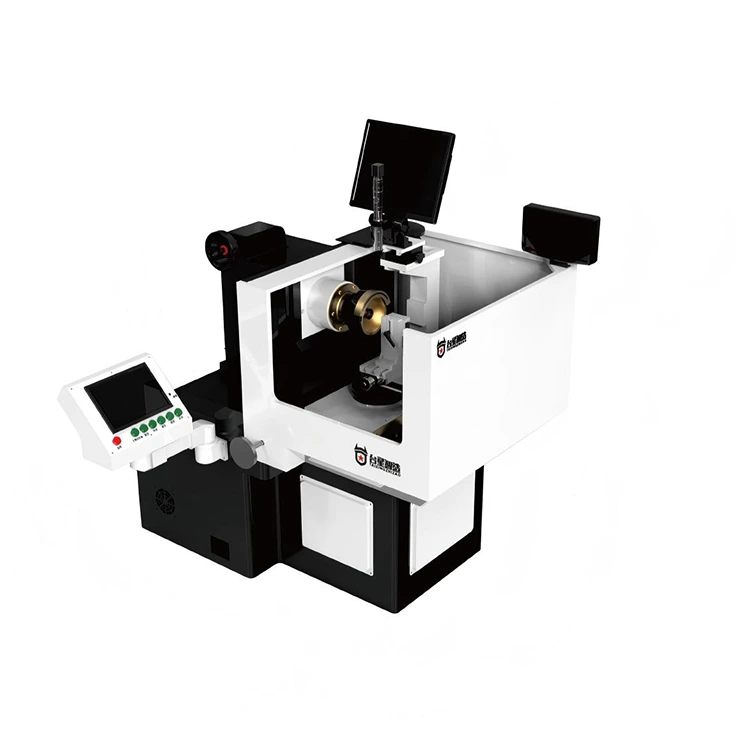

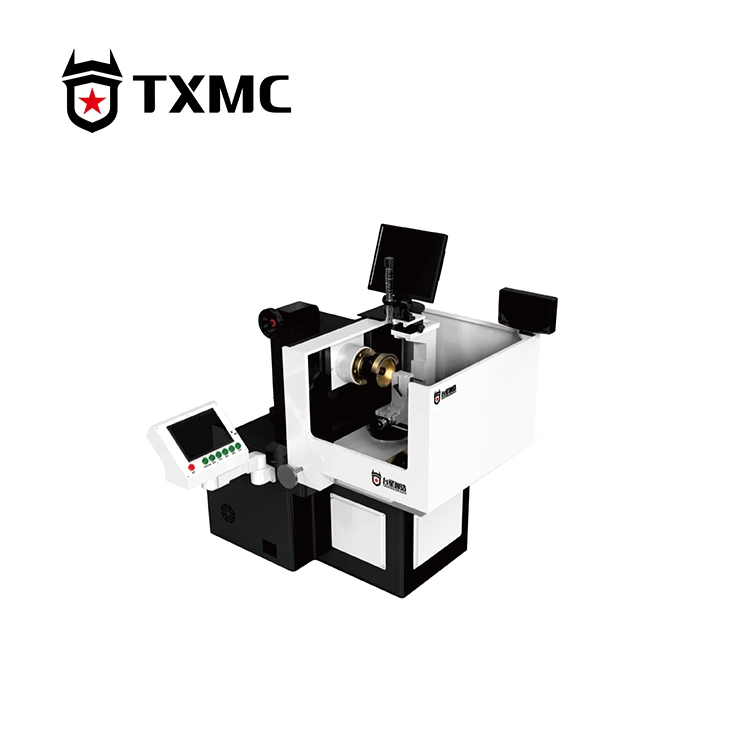

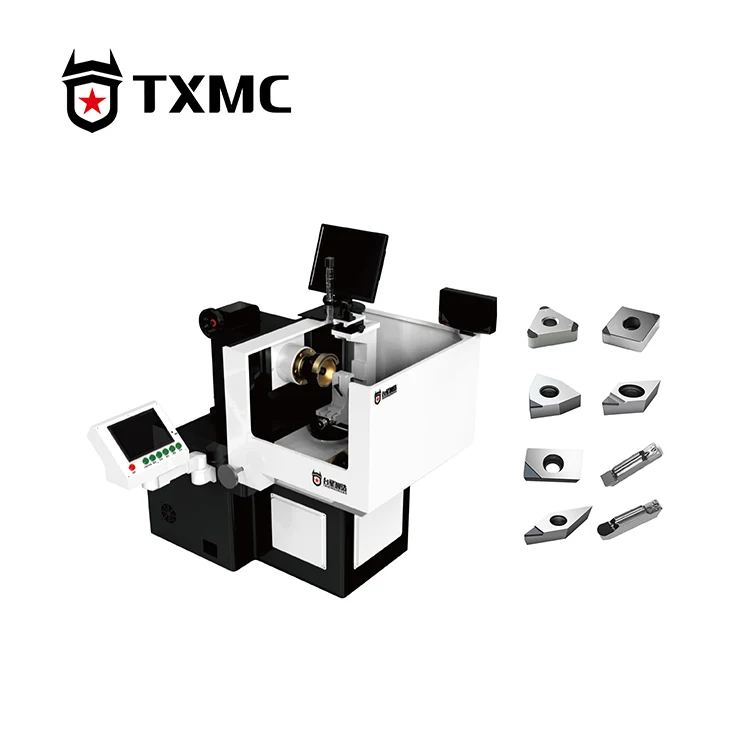

TX-M6 kestävä manuaalinen PCD-terähiomakone on myös manuaalinen tarkkuustyökaluhiomakone, joka on suunniteltu PCD-, CBN- ja kovametallityökalujen erittäin tarkkaan työstöön. Se tasapainottaa koneen tarkkuuden, rakenteellisen jäykkyyden, käytön helppouden ja tuotannon tehokkuuden. Koneessa on innovatiivisesti älykäs CCD-kamera, joka mahdollistaa mielivaltaisen säteen (R) kulman merkintöjen suunnittelun. Se integroi käytännöllisiä toimintoja, kuten kulman mittauksen ja yhdensuuntaisen viivan vertailun, mukautuen nopeasti epästandardien työkalujen koneistustarpeisiin.

Koneen runko on valmistettu yhdestä laadukkaasta valukappaleesta ja sen rakenne on painetta kestävä. Luonnollinen vanhenemiskäsittely parantaa vakautta ja vähentää muodonmuutoksia säilyttäen samalla erinomaisen tarkkuuden. Tuotujen lineaarianturien ja kulmaanturien sisällyttäminen lisää tarkkuutta. Itsenäisesti rakennetun käyttöjärjestelmän avulla asiakkaat voivat myös ohjelmoida koneen tarpeen mukaan, mikä tekee siitä mukavamman ja tehokkaamman.

Manual PCD Inserts Grinding Machine

Tuotteen parametri

X-akselin matka	300mm	C-akselin matka	±110°
X-akselin toistuva paikannustarkkuus	0,01 mm	C-akselin toistuva paikannustarkkuus	0,01°
Y-akseli joumey	100mm (manuaalinen)	C-akselin jarrutusmenetelmä	Levyjarru aktivoitu
Y-akselin toistuva paikannustarkkuus	0,002 mm	Kiinnike X-akseli	65 mm
Kahden akselin suurin ajonopeus	300mm/s	FixtureX-akselin suoruus	0,01 mm
Karan kulman liike	-5° - 25° (manuaalinen)	FixtureY-akseli	65 mm
Karan kiertomenetelmä	sähköinen kara	Kiinnikkeen Y-akselin suoruus	0,01 mm
Karan teho	3 kW	Visuaalinen kuvantamisalue	R0,05-R10 (säädettävä)
Karan nopeus	6000 rpm	Ulottuvuus	120120180cm
Hiomalaikan sisähalkaisija	40 mm	Koneen paino	1800 kg
hiomalaikan ulkohalkaisija	Φ100-Φ200mm	Jäähdytysmenetelmä	Vesijäähdytys

Manual PCD Inserts Grinding Machine

Valinnaiset lisävarusteet

Manuaalinen PCD-terähiomakone voidaan varustaa myös muilla lisävarusteilla, kuten CBN-negatiiviviisteen koneella, pyöreän tangon hiomayksiköllä ja negatiivisella viistekiinnikkeellä. Mukana toimitettavassa 60 litran pussisuodattimessa on erityinen suodatusrakenne, joka tarjoaa erittäin korkean suodatustarkkuuden. Sopivalla tiivisterengasjärjestelyllä se voi saavuttaa 100% vuotamattoman toiminnan, joka täyttää täysin erilaiset käsittelyvaatimukset.
